Benvenuti! La Dolmen è una società che da quasi due decenni si occupa di progettazione, sia ingegneristica che architettonica. Nel corso degli anni si è trovata ad affrontare le tematiche progettuali più disparate che vanno dalla prefabbricazione al restauro.

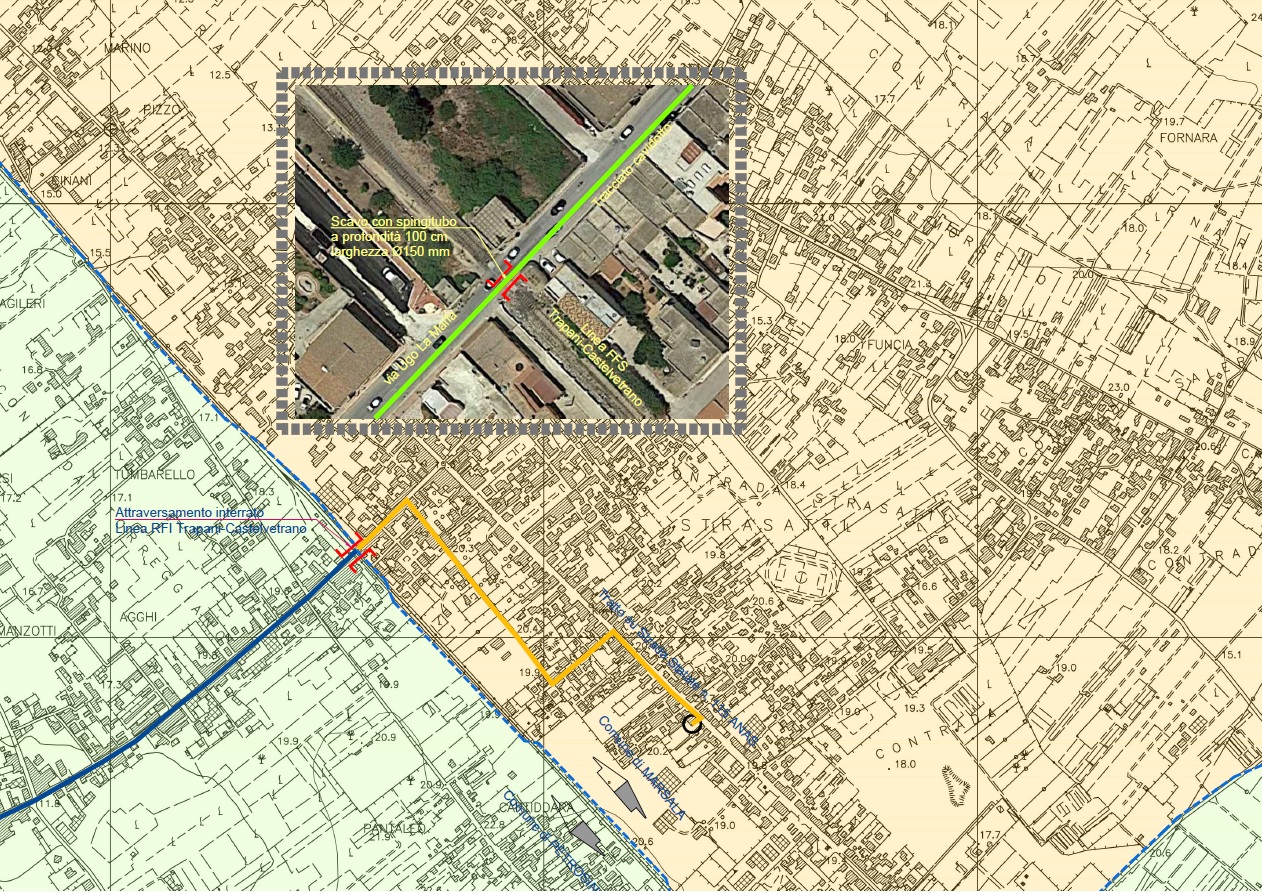

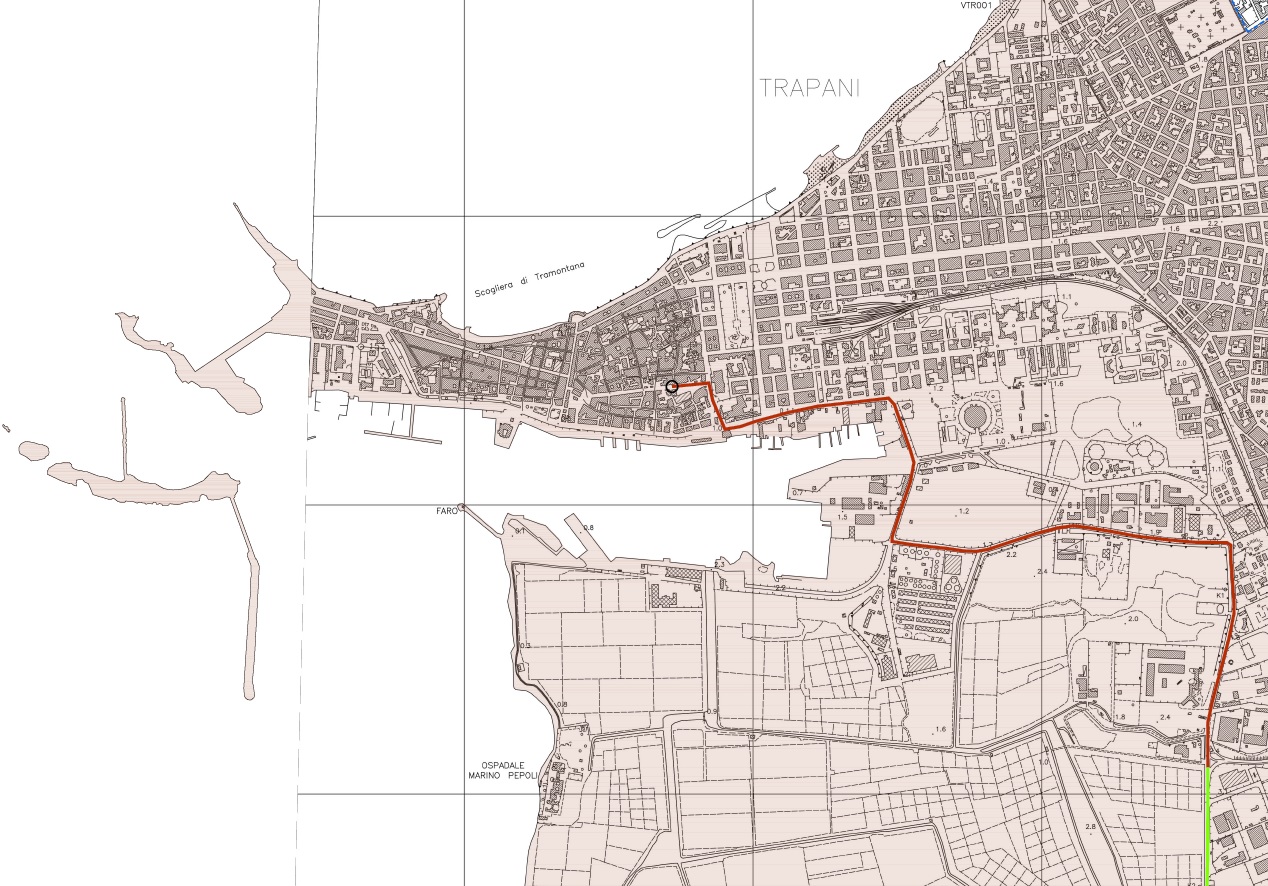

Progetto per il tracciato di fibra ottica da posare dal comune di Trapani al comune di Petrosino, attraversando i comuni di Paceco e Marsala.
Individuazione del tracciato più corto, con minori intersezioni tra infrastrutture viarie, che interessasse il minor numero di Amministrazioni coinvolte.

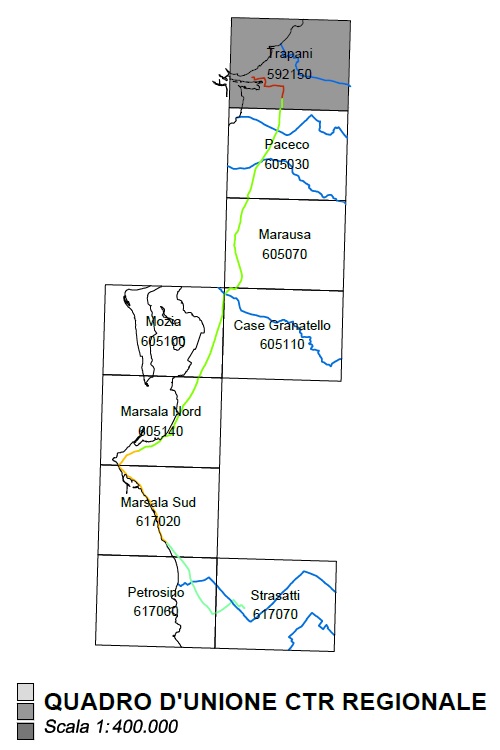

Realizzato con l’ausilio della cartografia regionale e sopralluoghi.
Coinvolti 4 comuni, Provincia, Anas e Ferrovie dello Stato
Progettazione esecutiva delle facciate vetrate e del camminamento vetrato sul terrazzo di una casermetta di comunicazione VTS, con l’utilizzo dei profili Metra tipo Sky 50

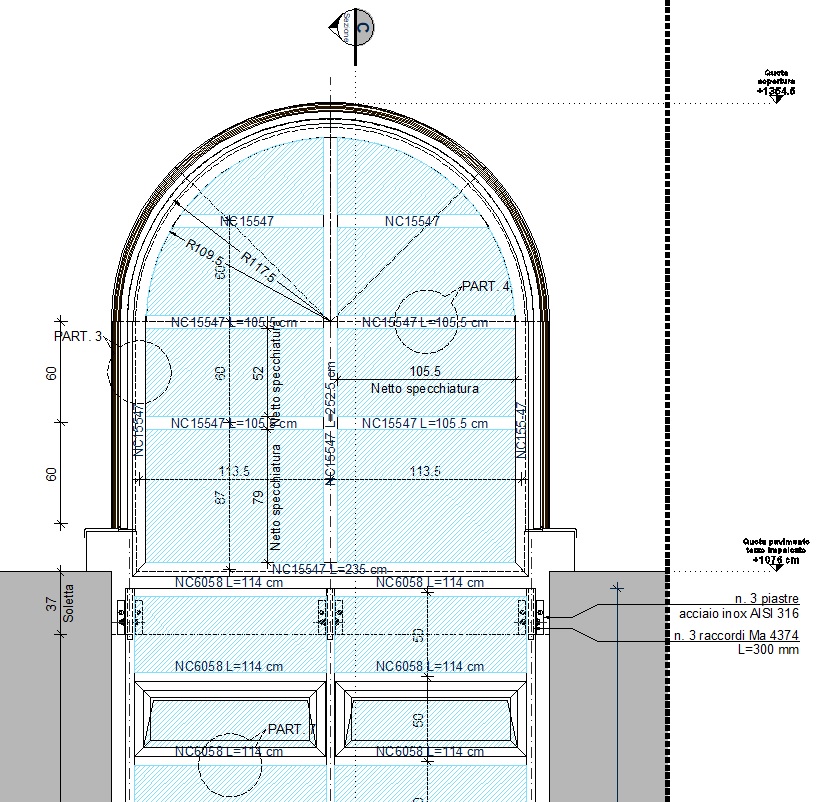

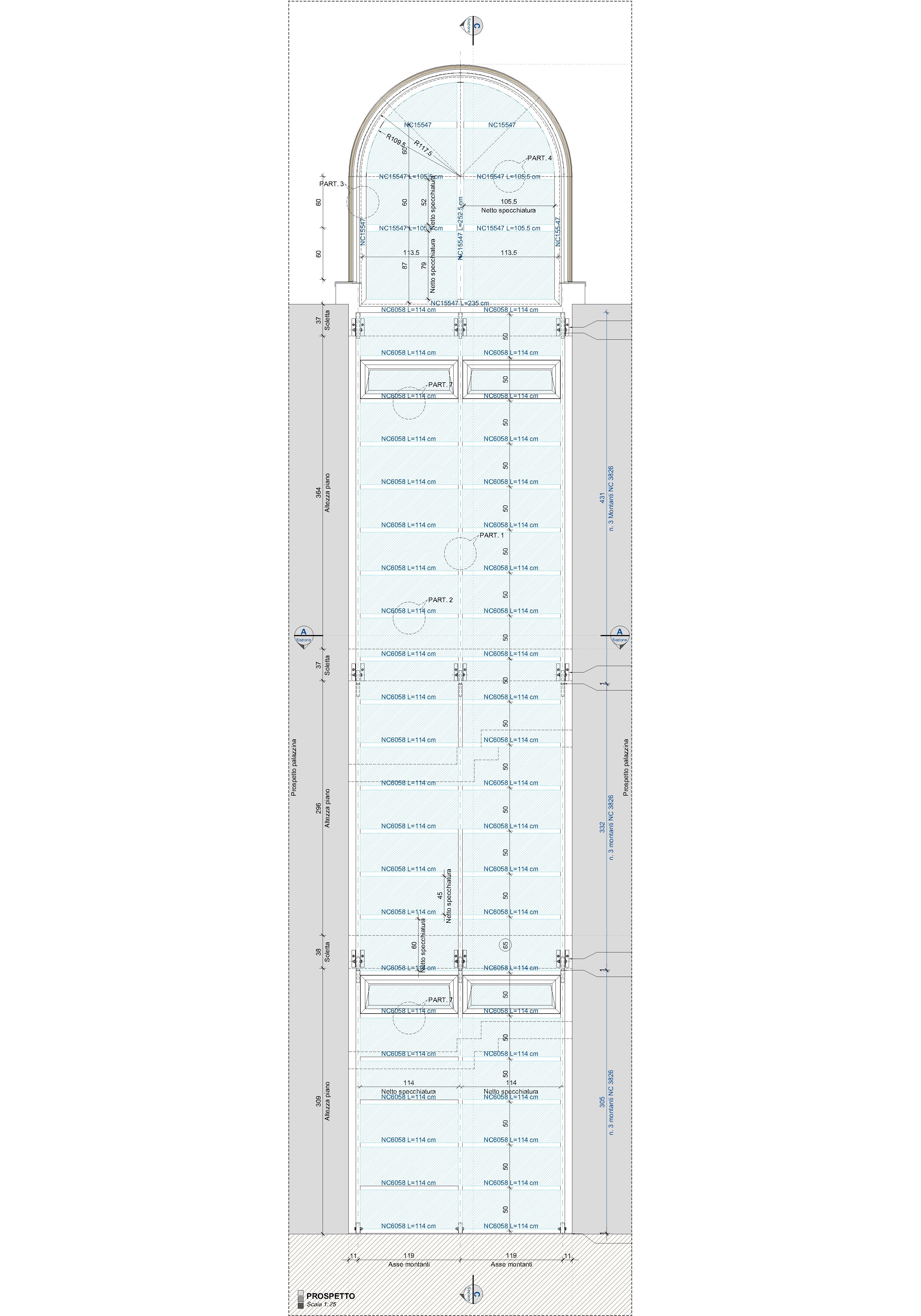

Schema generale della facciata

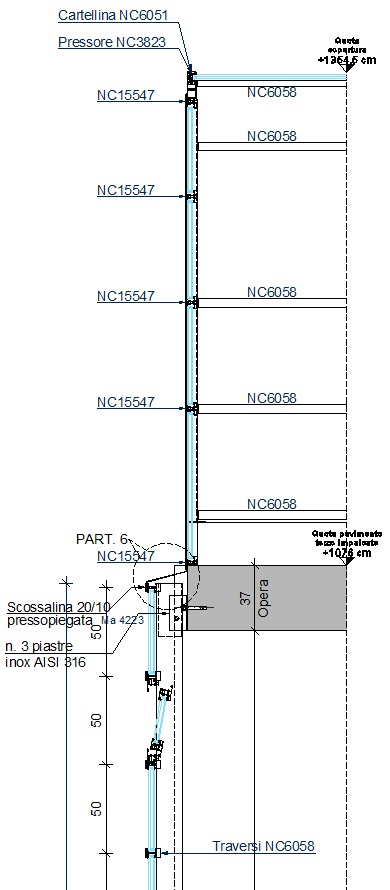

Dettaglio della porzione sommitale
Fissaggi alla struttura

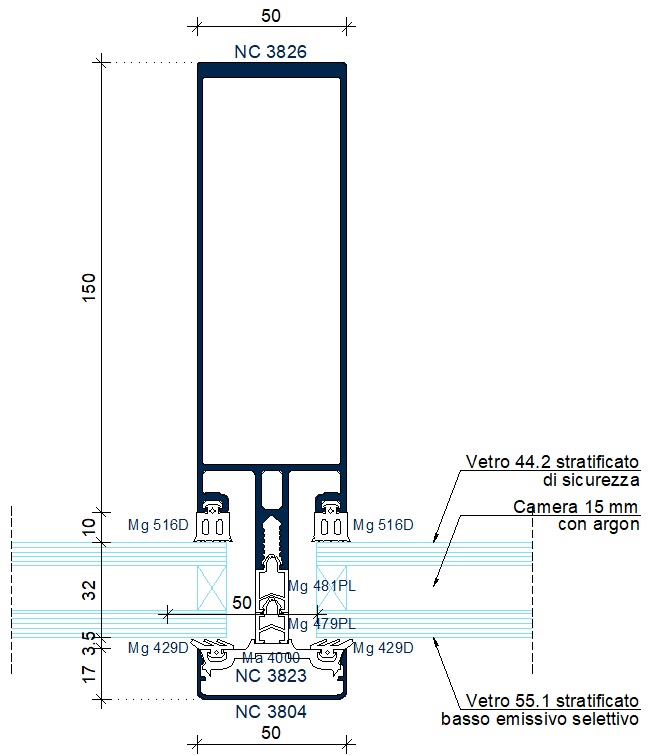

Nodo verticale della facciata

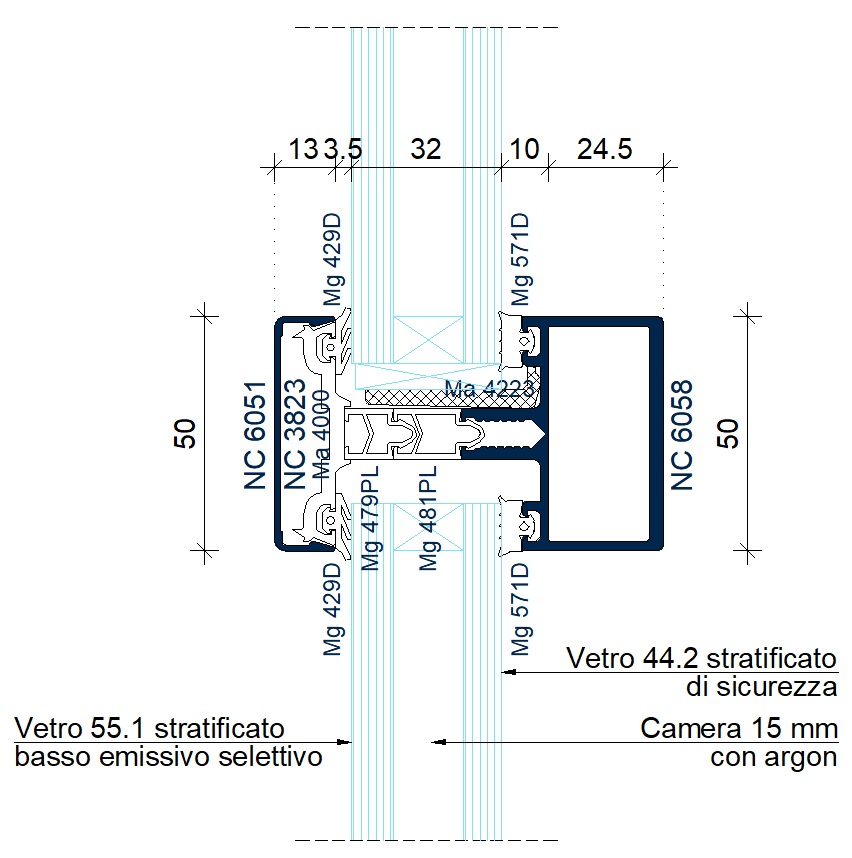

Nodo orizzontale della facciata
Ogni tanto torniamo ai nostri soliti progetti.
Struttura nemmeno tanto grande, 2500 m² soppalcata per 750 m². Ma prefabbricata. Con copertura a capriate e lamiera sandwich sostenuta da arcarecci in c.a.p. Elementi degli orizzontamenti intermedi anch’essi tutti in c.ap.
La particolarità sta nelle quote di copertura sfalsate tra una zona e l’altra, e nella suddivisione interna realizzata con pannelli in cemento armato, anch’essi prefabbricati, e con classe di resistenza al fuoco REI120.
Zona sismica 3, in emilia Romagna.

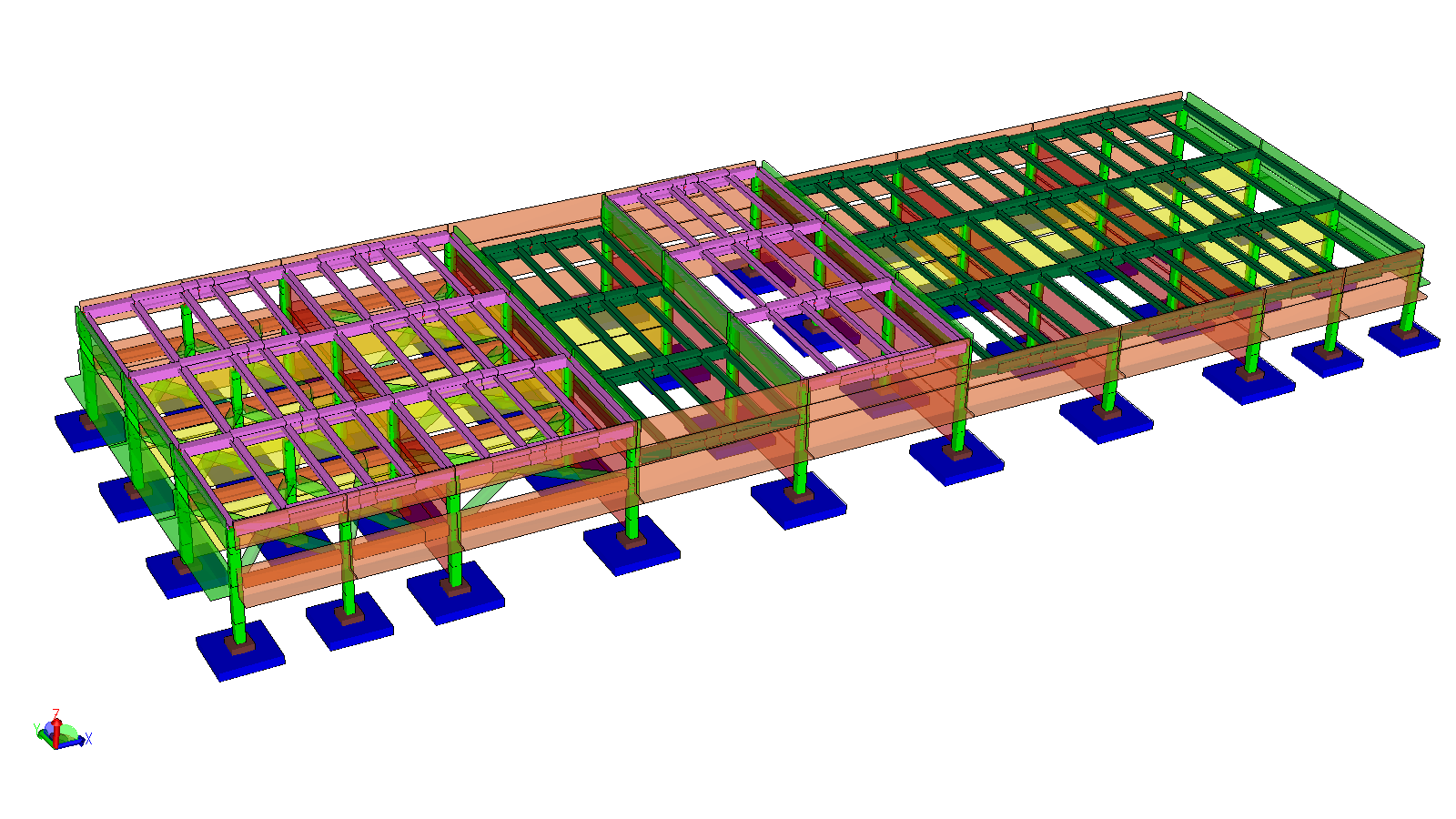

Nell’immagine la vista tridimensionale del modello di calcolo.
Progettazione di un traliccio per telecomunicazioni per un provider internet locale.

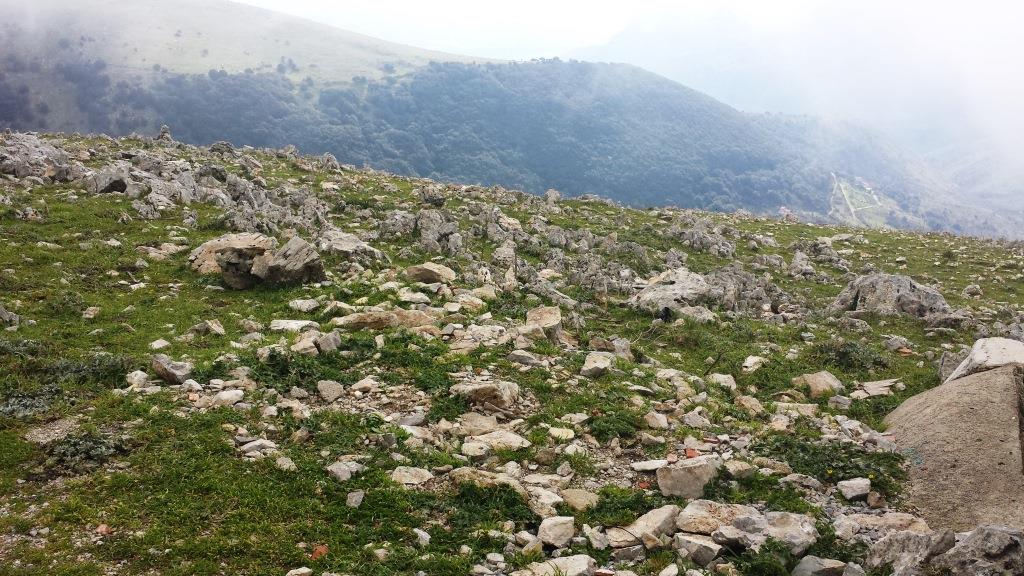

Posizionato sulla cima di una montagna a circa 1100 m sul livello del mare, interamente in acciaio da 15.00 m di altezza per il fissaggio di antenne paraboliche nella parte sommitale da 5.00 m.

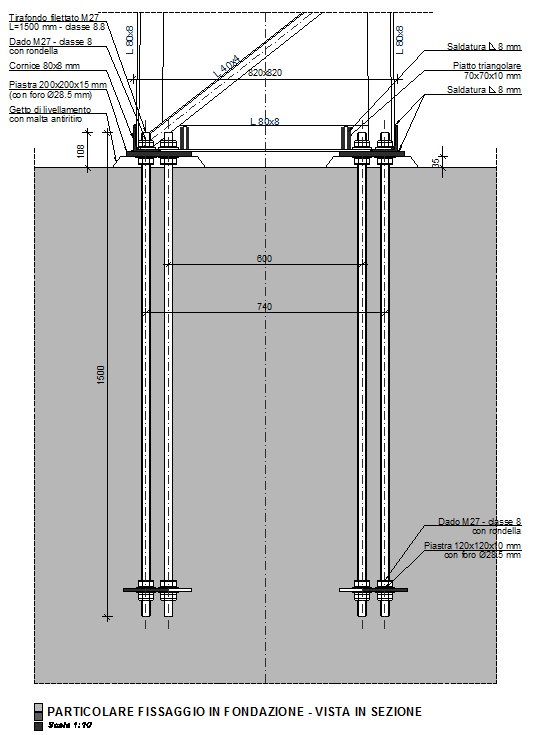

Blocco di fondazione in calcestruzzo da 15 m³ di calcestruzzo circa. Azioni del vento determinate secondo NTC2008 e CNR DT207/2008. Azioni da ghiaccio secondo ISO 12494.
Dolmen s.r.l. si appresta a muoversi ed a esplorare nuovi mercati. In particolare quello del Ghana. Forti di una importante collaborazione con la società Ar.Ca. Ghana Engineering ltd.
Nel mese di Dicembre dello scorso anno abbiamo progettato delle fondazioni costituite da plinti su pali per 20 aero generatori da 2 MW con altezza al mozzo delle pale di 91 m, e rotori da 120 m circa di diametro, nei dintorni del comune di Castelvetrano.
Doppia ghiera di pali da 100 cm di diametro, con lunghezza da 24 a 12 m.

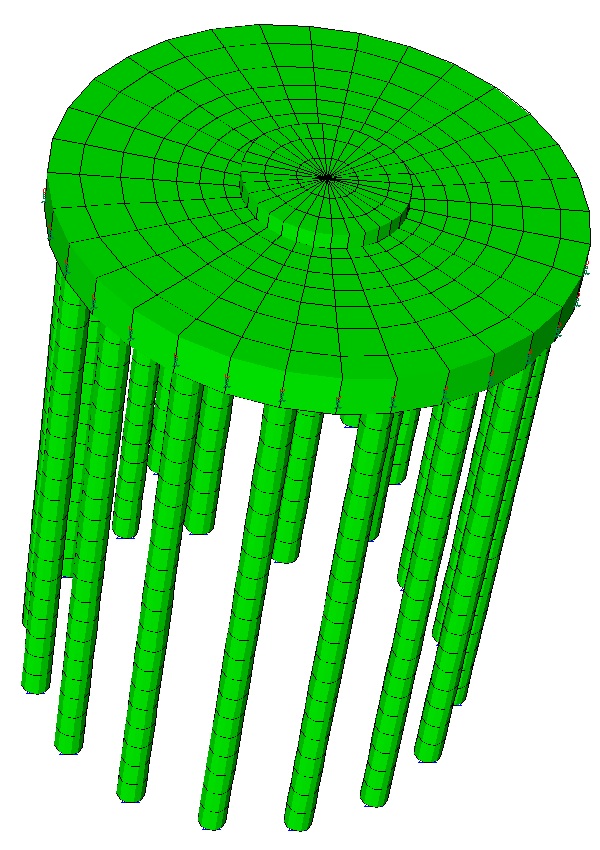

Plinto di fondazione su pali
In questo momento stiamo invece progettando le fondazioni di altri 10 aerogeneratori da 2 MW cadauno nei dintorni di Santa Ninfa, con antenna di altezza di 93 m al mozzo e rotore di diametro 114 m.
Anche in questo caso fondazione a plinto su pali (diametro 100 cm, lunghezza 20 m)
Domani una delegazione della Dolmen srl partirà per Addis Abeba (Etiopia).
In collaborazione con altre società di progettazione di progettazione americane come lo studio Astorino sonderemo le possibilità lavorative del paese.
Piccola soddisfazione per la serietà dimostrata in tutti questi anni.

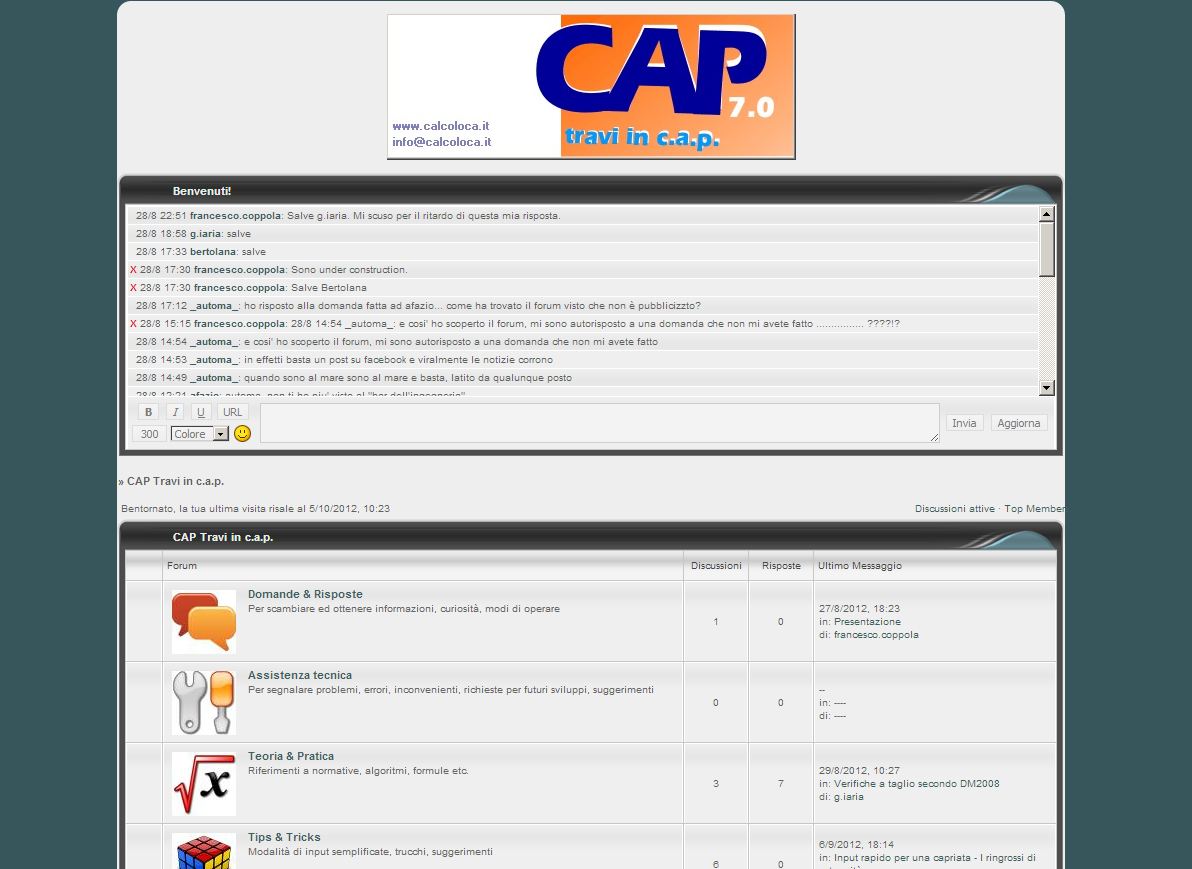

A tutti quelli che utilizzano il nostro software CAP troverete interessanti tutorial ed informazioni sul nuovo blog dedicato proprio al nostro programma.
Vi aspettiamo!
Ecco il link:
http://cap-travi-cap.forumfree.it/
Dal 4 Agosto al 26 Agosto la Dolmen è in vacanza. Rimarremo operativi in formazione ridotta solo per seguire alcuni cantieri. Ci vediamo giorno 27.
